产品简介

专为气力输送设计，阀芯与气囊无摩擦，全通径过料，适用于松散干燥非粘性固体物料，尤其新能源锂电池正负极材料输送系统。

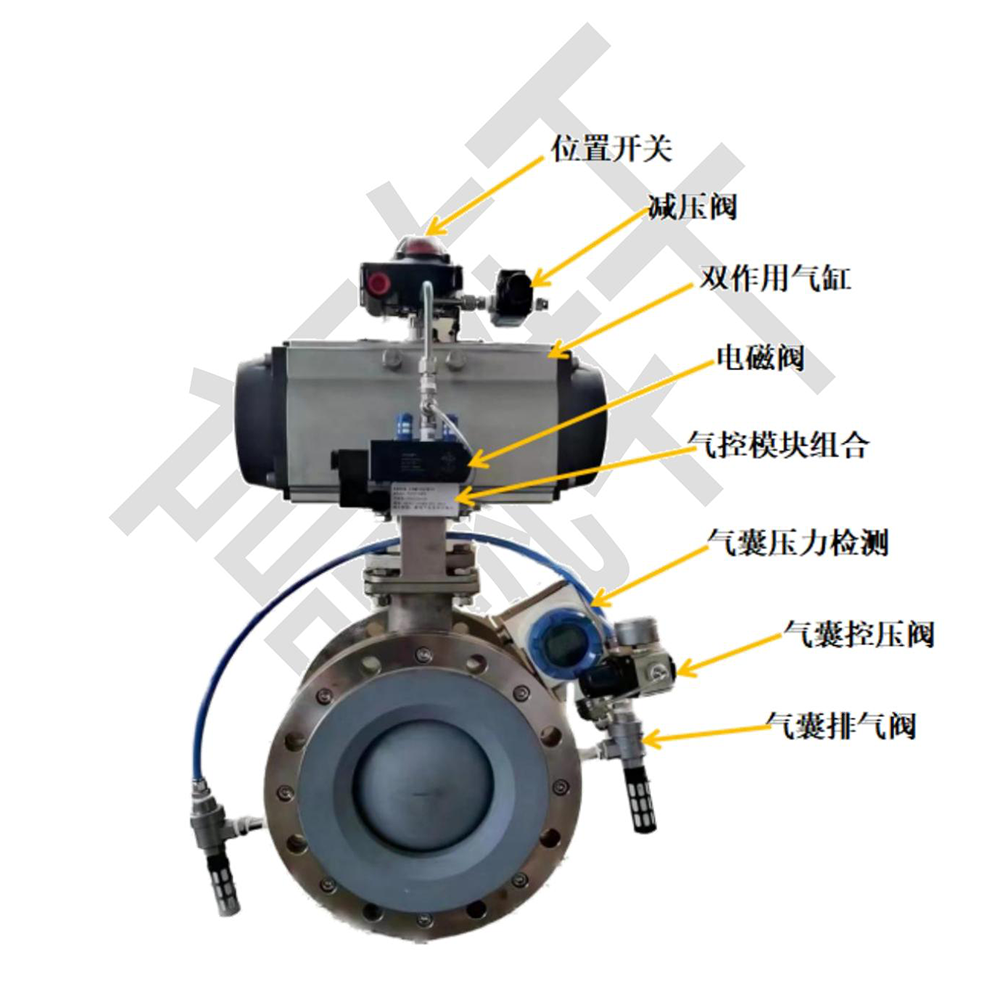

核心组件：位置开关、减压阀、双作用气缸、电磁阀、气控模块、气囊压力检测系统

工作原理

5.1 阀门工作过程

1. 打开过程：上游阀关闭 → 阀芯关闭 → 气囊充气
2. 关闭过程：气囊排气 → 阀芯打开 → 上游阀打开

5.2 仓泵应用流程

1. 进料：仓泵排料阀关闭 → 排气阀打开排气 → 气囊排气 → 阀芯打开 → 上游阀进料
2. 排料：上游阀关闭 → 排气阀关闭 → 阀芯关闭 → 气囊充气 → 仓泵加压 → 排料阀排料

详细参数

接线图说明

6.1 标准接线图（系统一）

• 上部限位开关：1-常闭，2-COM，3-常开
• 下部限位开关：4-常闭，5-COM，6-常开
• 电磁阀电源：7-正（24V/12V），8-负（可接220V）
• 压力变送器：10-电源正，11-电源负，12-TEST
• 接地端子需可靠接地

6.2 集成控制板接线（系统二）

控制端通过24V高低电平控制：低电平（0V）关阀，高电平（24V）开阀

延迟时间设置：通过拨码开关调整，默认3秒（需断电重启生效）

外形尺寸表

注意事项

安装要求

• 严禁带气开启阀门
• 禁止水/湿料进入阀门
• 安装时法兰面需同轴，螺栓均匀拧紧
• 调压阀压力设定0.4-0.6MPa，锁定后勿随意调整

故障排查

气囊不充气

① 检查减压阀是否打开 ② 更换泄漏气囊

阀门无信号反馈

① 调整位置开关 ② 检查接线是否牢固

球体转不动

① 复位卡住气囊 ② 更换轴承套
