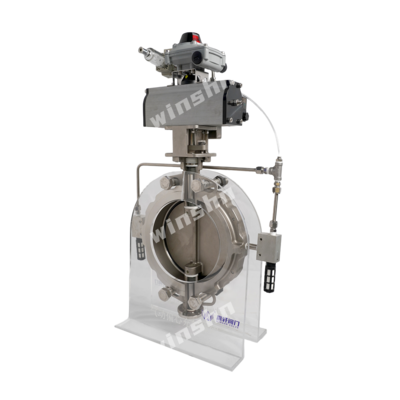

充气蝶阀的概述
充气蝶阀作为一种特殊的阀门装置，在工业领域发挥着重要作用。它主要用于控制管路的通断或粗略调节管路的流量，与传统蝶阀相比，具有独特的设计和工作原理。传统的衬胶蝶阀，其密封依靠橡胶阀座与蝶板之间的挤压变形来实现，然而这种方式存在一些不足，比如密封过盈量难以控制，导致启闭力矩较大，而且橡胶阀座安装在阀体的楔形槽内，加工过程较为不便。而充气蝶阀则是通过向特定的气囊充气，使气囊发生形变来实现密封，有效地解决了传统蝶阀的部分问题。
充气蝶阀的结构组成
充气蝶阀通常由多个关键部分组成，每个部分都有其独特的功能和作用。
- 阀体：阀体是充气蝶阀的基础结构，它为其他部件提供了安装和支撑的框架。阀体上通常开有进气孔，该进气孔与阀体和橡胶阀座之间形成的气囊相通，是实现充气和放气操作的关键通道。
- 橡胶阀座：橡胶阀座安装在阀体内，与阀体之间的接触面为平面，这种设计使得加工更加方便、省时，并且尺寸容易保证。橡胶阀座与阀体形成气囊的端面形状为圆弧面，其特殊的形状有助于在充气时更好地实现密封效果。此外，橡胶阀座的内孔尺寸等于配对法兰的内孔尺寸，这样配对法兰与橡胶阀座为全平面接触，增加了橡胶阀座的支承刚度，延长了其使用寿命。
- 蝶板：蝶板是控制阀门通断的核心部件，它可以在阀体内转动。当蝶板关闭到位时，通过向气囊充气，橡胶阀座膨胀变形，与蝶板紧密贴合，从而实现密封；当需要打开阀门时，排出气囊内的气体，橡胶阀座回复原状，与蝶板之间保持一定量的间隙，实现零驱动力矩开关。
- 阀轴：阀轴用于驱动蝶板的转动。在一些充气蝶阀设计中，阀轴与气囊呈错开布置，使得阀轴与气囊在阀座内壁的轴向设有间距，阀轴远离气腔，从而提高了气腔的密封性能，不易产生泄漏。例如，阀板一端设有凸出的连接板，阀轴与连接板固定连接，这种结构有效地实现了阀轴与气囊的错开布置。
- 环形气囊：环形气囊是充气蝶阀实现密封的关键部件之一，它安装在阀座内壁。气囊与阀座构成气腔，通过向气腔内充气，使气囊向内凸起形变，从而与蝶板形成密封。为了提高密封效果，阀板外壁可呈倾斜布置，其截面构成楔形，而气囊内壁设为匹配的斜面，这样可以增加阀板与气囊的接触面积和压力，提高密封性。
充气蝶阀的工作原理
充气蝶阀的工作原理基于气囊的充气和放气过程，通过控制气囊的形变来实现阀门的密封和开启。当阀门需要关闭时，蝶板首先转动到关闭位置，此时压缩空气从进气孔进入阀体和橡胶阀座之间形成的气囊。随着气囊内压力的增加，橡胶阀座开始膨胀变形，逐渐向蝶板靠近，*终与蝶板紧密贴合，形成良好的密封效果，阻止介质的流动。而当需要打开阀门时，先从进气孔中排出气囊内的气体，使橡胶阀座在自身弹性的作用下回复原状，与蝶板之间产生一定的间隙。此时，蝶板可以轻松地转动，实现阀门的开启，由于在开启过程中橡胶阀座与蝶板之间没有挤压，所以能够实现零驱动力矩开关，大大降低了操作的难度和能耗。
充气蝶阀的优势
与传统蝶阀相比，充气蝶阀具有诸多显著的优势。
- 密封性能好：通过气囊的充气变形来实现密封，能够更好地适应蝶板的形状和位置变化，密封效果更加可靠。尤其是采用了特殊设计的阀板和气囊结构，如阀板外壁呈楔形、气囊内壁为匹配斜面，进一步增加了密封的接触面积和压力，有效地提高了密封性能。
- 启闭力矩小：在阀门开关过程中，由于密封副之间保持一定量的间隙，避免了传统蝶阀中橡胶阀座与蝶板之间的挤压摩擦，从而实现了零驱动力矩开关。这不仅降低了操作的难度，还减少了能源的消耗，提高了设备的运行效率。
- 加工方便：阀体与橡胶阀座之间的接触面为平面，相比于传统蝶阀中橡胶阀座安装在楔形槽内的设计，加工更加简单、省时，尺寸也更容易保证，降低了生产成本和加工难度。
- 使用寿命长：橡胶阀座的内孔尺寸等于配对法兰的内孔尺寸，使得配对法兰与橡胶阀座为全平面接触，增加了橡胶阀座的支承刚度，减少了因受力不均而导致的磨损和损坏，从而延长了橡胶阀座的使用寿命。同时，阀轴与气囊错开布置，提高了气腔的密封性能，减少了泄漏的可能性，也有助于延长整个阀门的使用寿命。
充气蝶阀的应用领域
充气蝶阀凭借其独特的性能和优势，在多个领域得到了广泛的应用。
- 化工领域：在化工生产中，常常需要输送各种具有腐蚀性、毒性或易燃易爆的介质。充气蝶阀的良好密封性能和耐磨损特点，能够有效地防止介质泄漏，保证生产过程的安全和稳定。同时，其小扭矩的操作特性，使得在化工自动化控制系统中更容易实现远程控制和精确调节。例如，在一些化工原料的输送管道中，充气蝶阀可以准确地控制介质的流量和通断，确保生产工艺的顺利进行。
- 食品饮料行业：食品饮料行业对卫生和安全要求极高。充气蝶阀的橡胶阀座通常采用符合食品卫生标准的材料制成，不会对食品和饮料造成污染。而且其零驱动力矩开关的特点，便于实现自动化操作，减少了人工干预，降低了食品污染的风险。在饮料灌装生产线中，充气蝶阀可以精确地控制液体的流量和灌装量，保证产品的质量和一致性。
- 水处理行业：在水处理过程中，需要对水的流量、压力和流向进行精确控制。充气蝶阀的密封性能和调节性能能够满足水处理系统的要求。无论是在自来水厂的原水输送、污水处理厂的污水排放，还是工业循环水系统中，充气蝶阀都可以发挥重要的作用，确保水的正常流动和处理效果。
- 气力输送系统：气力输送系统工作环境较为特殊，要求阀门具有低摩擦、小扭矩和耐磨损的特点。充气蝶阀正好满足这些要求，它可以有效地控制粉状、颗粒状物料的输送，减少物料的泄漏和堵塞，提高输送效率。在水泥、粮食等行业的气力输送过程中，充气蝶阀得到了广泛的应用。
充气蝶阀的维护与保养
为了确保充气蝶阀的正常运行和延长其使用寿命，需要进行定期的维护与保养。
